Základní princip a struktura chladicí věže

Princip a základní struktura

1. Základní princip chladicí věže

Chladicí věž je zařízení, které využívá kontaktu (přímého nebo nepřímého) vzduchu a vody k chlazení vody. Využívá vodu jako cirkulující chladivo, absorbuje teplo ze systému a vypouští ho do atmosféry, čímž snižuje teplotu ve věži a vyrábí zařízení, které lze recyklovat pro chladicí vodu.

Vztah rozptylu tepla v chladicí věži:

V mokré chladicí věži je teplota horké vody vysoká a teplota vzduchu proudícího nad vodní hladinou je nízká. Voda předává teplo vzduchu, které je vzduchem odváděno a odváděno do atmosféry. Existují tři formy vody, která odvádí teplo do vzduchu:

① Dotkněte se pro rozptýlení tepla;

② Odvod tepla odpařováním;

③ Odvod tepla sáláním.

Chladicí věž se spoléhá hlavně na první dva druhy odvodu tepla a rozptyl tepla zářením je velmi malý, takže by neměl být ignorován.

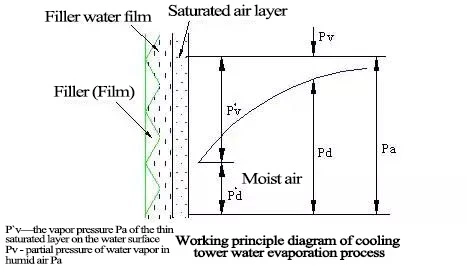

Princip odvodu tepla odpařováním:

Odvod tepla odpařováním se provádí výměnou materiálu, to znamená neustálou difúzí molekul vody do vzduchu. Molekuly vody mají různé energie a průměrná energie je určena teplotou vody. Některé molekuly vody s velkou kinetickou energií v blízkosti vodní hladiny překonávají přitažlivost sousedních molekul vody a unikají z vodní hladiny a stávají se vodní párou. Když molekuly vody s velkou energií unikají, vodní útvar v blízkosti povrchové energie vody se snižuje.

Proto klesá teplota vody, což je vypařování a odvod tepla. Obecně se má za to, že odpařené molekuly vody nejprve vytvoří na povrchu vody tenkou vrstvu nasyceného vzduchu, jehož teplota je shodná s teplotou vodní hladiny a následně rychlost difúze vodní páry z nasyceného vrstvy do atmosféry závisí na Rozdíl mezi tlakem vodní páry nasycené vrstvy a tlakem vodní páry atmosféry, tedy Doltonovým zákonem, lze znázornit následujícím obrázkem.

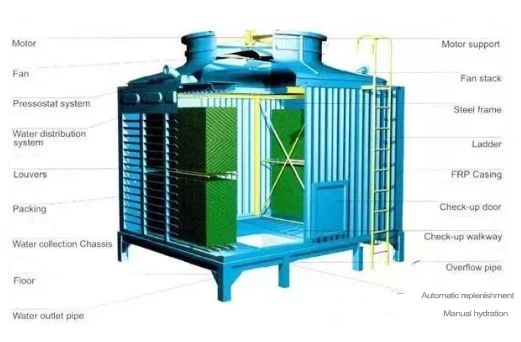

2. Základní konstrukce chladicí věže

✦ Konzoly a věže: vnější podpora

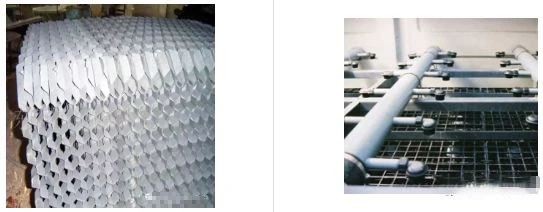

✦ Balení: Poskytněte co největší teplosměnnou plochu pro vodu a vzduch

✦ Nádrž na chladicí vodu: umístěná ve spodní části chladicí věže, přijímá chladicí vodu

✦ Sběrač vody: rekuperuje vodní kapky unášené proudem vzduchu

✦ Vstup vzduchu: Vstup vzduchu chladicí věže

✦ Zařízení pro rozstřikování vody: vystříkejte chladicí vodu

✦ Ventilátor: dodává vzduch do chladicí věže

✦ Axiální ventilátory se používají v chladicích věžích s indukovaným tahem.

✦ Axiální/odstředivé ventilátory se používají v chladicích věžích s nuceným tahem.

✦ Uzávěry chladicí věže: Průměrný průtok nasávaného vzduchu; zadržuje vlhkost ve věži.

Typy a jejich klady a zápory

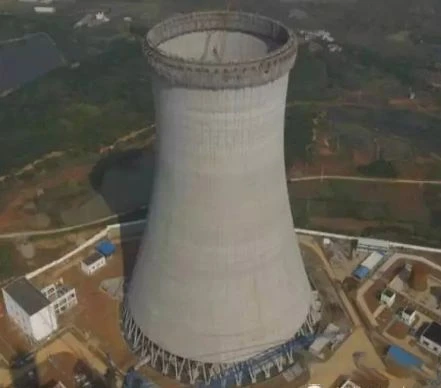

1. Chladicí věž s přirozeným větráním

Horký vzduch s menší hustotou proudí z horní části chladicí věže;

Hustší studený vzduch vstupuje do chladicí věže ze spodní části věže, aby se naplnil;

Není potřeba žádný ventilátor;

Betonová věž < 200 m;

Pro chlazení velkého tepla.

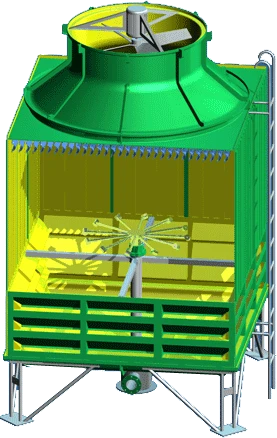

3. Chladicí věž s mechanickou ventilací

Vysoce výkonné ventilátory vynucují výměnu tepla mezi vzduchem a cirkulující vodou;

Vodní film na povrchu obalu může maximalizovat výměnu tepla se vzduchem;

Existuje mnoho faktorů, které určují účinnost chlazení;

Různé možnosti chladicí kapacity;

Více chladicích věží může pracovat současně, například 8-ovládání společné věže.

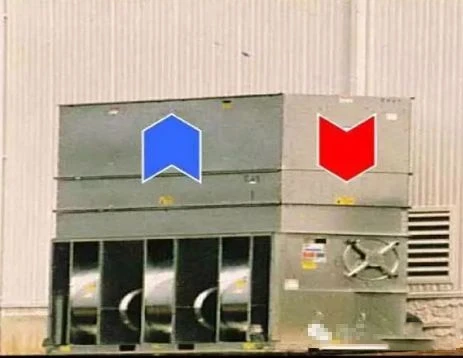

Nucené větrání:

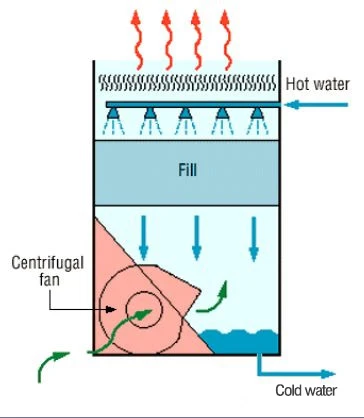

Vzduch je vháněn do ventilačního otvoru odstředivým ventilátorem; Výhody: Je vhodný pro věže s velkým odporem proudění vzduchu; odstředivý ventilátor má relativně nízkou hlučnost.

Protiproudá chladicí věž:

Chladicí voda je rozstřikována přes obal a stéká dolů do nádrže na chladicí vodu.

Vzduch je vháněn zespodu a v obalu přichází do styku s vodou, aby se odpařila část chladicí vody, čímž se snižuje teplota vody.

3. Chladicí věž s indukovaným tahem

Výhoda

Stupeň zpětného proudění je nižší než u chladicích věží s nuceným tahem; provozní náklady ventilátorů jsou nižší než provozní náklady chladicích věží s nuceným tahem.

nevýhoda

Mechanický převod ventilátoru a motoru vyžaduje vodotěsné provedení.

Horká voda vstupuje do chladicí věže shora

Vzduch je nuceně nasáván ventilátorem a vstupuje do chladicí věže zespodu; použijte nucený indukční ventilátor.

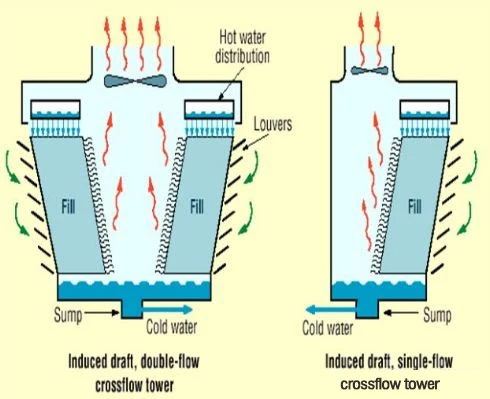

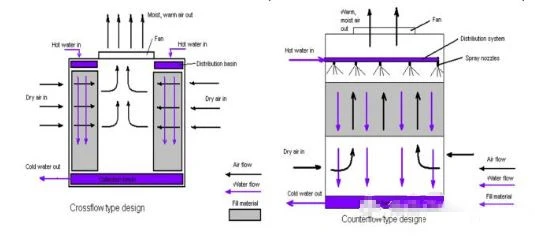

Chladicí věž s tahem indukovaným příčným průtokem

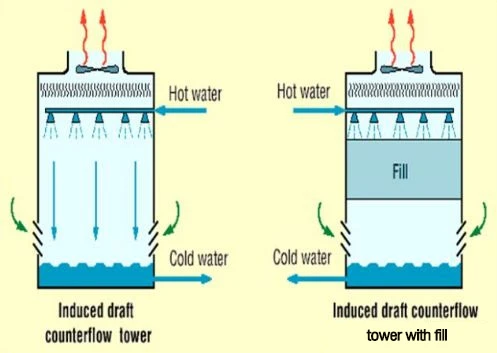

Chladicí věž s protiproudem indukovaným tahem

Chladicí voda vstupuje shora a protéká výplňovou vrstvou; vzduch vstupuje z jedné nebo obou stran a ventilátor je indukován tak, aby vzduch proudil bočně přes vrstvu těsnění.

Díky systému distribuce teplé vody s přirozeným prouděním tohoto typu chladicí věže:

Výhoda:

Nízká hlava čerpadla;

Nižší počáteční investice do čerpadla;

Nižší roční provozní spotřeba energie a náklady;

Velké změny průtoku neovlivní nepříznivě systém rozvodu vody.

Nevýhoda:

Nízká hlava způsobí, že se tryska snadno ucpe a chladicí voda se při vystřikování nemůže dobře rozptýlit do jemné mlhy;

Přímé vystavení nádrží na horkou vodu vzduchu může vést k růstu řas;

Pokrývá velkou oblast.

Kvůli rozstřikovačům s rozvodem tlakové vody v takových chladicích věžích:

Výhoda:

Zvětšením výšky věže se získá delší proces výměny tepla a menší šířka chlazení;

Protože tlakové rozprašovací zařízení může rozprašovat menší kapičky vody, je účinnost výměny tepla vyšší.

Nevýhoda:

Hlava vodního čerpadla systému se zvyšuje;

Zvýšená spotřeba energie a zvýšené provozní náklady;

Tryska chladicí vody není snadná na údržbu a čištění;

Je nutný rozvod vody a související potrubí, takže počáteční investice se zvyšuje.

Provozní parametry a návrh výběru

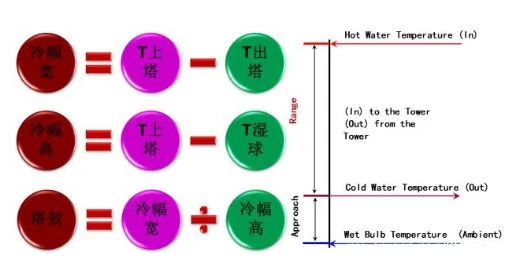

1. Rozdíl teplot chladicí vody

vstupní teplota - výstupní teplota

Velký teplotní rozdíl=vysoký výkon

2. Studená šířka

Rozdíl mezi teplotou vody na výstupu chladicí věže a teplotou vlhkého teploměru vstupního vzduchu:

Malý rozsah chlazení=vysoký výkon

4. Účinnost:

4. Kapacita chladicí věže

Jednotkou kapacity chladicí věže je „kcal za hodinu“ nebo „chladicí tuna“;

Kapacita chladicí věže=hmotnostní průtok chladicí vody× měrná tepelná kapacita vody× teplotní rozdíl;

Velká kapacita=vysoký výkon

5. Výpočet přídavné vody

Ztráta vody vypařováním (E)

E = Q/600 = (T1-T2)*L/600

E představuje množství odpařené vody (kg/h);

Q znamená tepelnou zátěž (Kcal/h);

600 představuje latentní teplo vypařování vody (Kcal/h);

T1 představuje teplotu vody (stupeňC);

T2 představuje teplotu vody (stupeňC);

L představuje objem cirkulující vody (kg/h).

Výpočet přídavné vody:

Ztráta rozstřiku (C)

Ztráta chladicí věže rozstřikem je určena konstrukčním typem chladicí věže, rychlostí větru a dalšími faktory. Za normálních okolností je jeho hodnota asi {{0}},1~0,2 procenta objemu cirkulující vody.

Periodická ztráta vody vypouštěním (D)

Ztráta běžné vypouštěné vody je určena faktory, jako je kvalita vody nebo koncentrace pevných látek ve vodě. Obecně je to asi 0,3 procenta objemu cirkulující vody.

M=E plus C plus D

Ztráta vody vypařováním (E); ztráta stříkající vody (C); periodická ztráta vody vypouštěním (D).

Když se chladicí věž používá pro klimatizaci, teplotní rozdíl je navržen na 5stupeňC. V tomto okamžiku je dodávka vody potřebná pro chladicí věž asi 2 procenta cirkulující vody.

6. Průtok chladicí vody

K·Q=C·M·ΔT

K: Koeficient odhadu

Otázka: Maximální chladicí výkon jednotky

C: měrná tepelná kapacita vody

ΔT: teplotní rozdíl mezi přívodní a vratnou vodou

M: Hmotnostní průtok chladicí vody

1,3násobek maximální chladicí kapacity kompresní chladicí jednotky;

2,5násobek chladicí kapacity absorpčních chladicích jednotek (bromid lithný).

1. Příklad výběru

Příklad: Projekt s průtokem vody a doplňováním chladicí věže jednotky 640RT.

Q=640RT=2251KW

K=1.3

C=4,2KJ/(kg· stupeň)

ΔT=5stupeň

Doplňování vody m=M·2 procenta =140kg/s·2 procenta =2,8 kg/s

2. Běžné konstrukční problémy při výběru chladicí věže

(1) Jaké jsou určující faktory spotřeby energie chladicí věže?

A: Výkon ventilátoru, průtok chladicí vody, množství doplňování chladicí vody?

(2) Teplotní podmínky chladicí věže, při jaké teplotě je účinnost a hospodárnost dobrá?

Odpověď: Teplota vstupní vody chladicí věže se liší podle použití. Například výstupní teplota vody z kondenzátoru centrální klimatizace je obecně 30-40stupeňC a výstupní teplota vody Guo Pengxue HVAC a chladicí věže je obecně 30stupeňC. Ideální teplota chlazení (teplota vratné vody) chladicí věže je 2-3stupeňC vyšší než je teplota vlhkého teploměru. Tato hodnota se nazývá „stupeň přiblížení“ (veřejný účet: hospodyně čerpadla). Čím menší je stupeň přiblížení, tím lepší je chladicí účinek. Thajsko-vietnamská ekonomika.

(3) Porovnání otevřené a uzavřené

Otevřený typ: Investice v první fázi je relativně malá, ale provozní náklady jsou poměrně vysoké (spotřeba vody, příkon).

Uzavřené: Toto zařízení je vhodné pro použití v drsných prostředích, jako je sucho, nedostatek vody a časté písečné bouře. Chladicí médium může být multimédia, jako je voda, olej, alkohol, kalicí kapalina, slaná voda a chemická kapalina. Médium nemá žádné ztráty a stabilní složení. Nízká spotřeba energie.

Nevýhody: Náklady na uzavřenou chladicí věž jsou třikrát vyšší než náklady na otevřenou věž.

Instalace, potrubí, provoz a běžné poruchy

1. Zdroj hluku chladicí věže

Výše použité chladicí věže jsou všechny chladicí věže s mechanickou ventilací. Když jsou v provozu, hlavní zdroje hluku vodárenské věže jsou následující:

(1) Hluk ventilátoru:

Jeho hluk se skládá hlavně z mechanického hluku a hluku tekutin;

(2) Hlučnost motoru:

Elektromagnetický zvuk, když jeho hlavní motor běží;

(3) Hluk ventilace:

Zahrnuje především hluk vzduchové tekutiny uvnitř a vně věže a rezonanční hluk věže.

Řešení naleznete v části „Komplexní porozumění „hluku“ a metodám úpravy zařízení v systémech HVAC ke snížení hluku a vibrací“ v příslušném výukovém programu Nanshe Encyclopedia.

2. Opatření pro instalaci a potrubí

Zemní ložisko by se mělo vztahovat k provozní hmotnosti chladicí věže a konstrukčnímu faktoru instalace pro kontrolu únosnosti základu instalace.

Ekologické předpoklady

1. Nejkratší vzdálenost mezi koncem přívodu vzduchu do chladicí věže a přilehlými budovami by neměla být menší než 1,5násobek výšky věže.

2. Neměl by být instalován v místech se zdroji tepla, jako jsou rozvodny a kotle. Udržujte horní část věže mimo dosah otevřeného ohně.

3. Neměl by být instalován v místech, kde se vyskytují korozivní plyny, jako jsou například komíny a horké prameny.

pokyny pro instalaci

1. Základ chladicí věže by měl být předem zasypán vodorovnými ocelovými deskami podle specifikovaného rozměru. Výška každého základového povrchu by měla být ve stejné vodorovné rovině, chyba elevace by měla být do 1 mm a chyba středu odchylky by měla být do 2 mm.

2. Těleso věže by mělo být umístěno vodorovně a mělo by vycházet z celkového stavu.

3. Při instalaci vodárenské věže by měl instalační technik stoupnout na výztužná žebra podvozku, aby nedošlo k jeho rozdrcení. Při instalaci pouzdra karty, šasi a dalších částí vláken by navíc měly být šrouby nejprve opotřebeny a poté postupně utaženy, aby se zabránilo deformaci skořepiny a šasi. Po potvrzení, že podvozek není deformovaný a že kontaktní plocha a její okolí jsou čisté. Po zaschnutí lze vláknitou přikrývku a třecí pryskyřici doplnit ve spojích, aby se zabránilo úniku vody během používání.

Příprava před startem

1. Otevřete vypouštěcí ventil vodní nádrže, abyste vyčistili bahenní prach a nečistoty ve vodní nádrži. Opláchněte části těla věže.

2. Nastavte ventilátor tak, aby byl úhel lopatek ventilátoru stejný a vůle mezi ventilátorem a pláštěm věže byla rovnoměrná.

3. Zkontrolujte, zda jsou pohyblivé části pružné.

4. Nastavte plovákový ventil tak, aby hladina vody v umyvadle byla zaručeně 20 cm pod přepadem.

Snastartovat

Přerušovaně spusťte vodní čerpadlo, aby se zcela vypustil vzduch z cirkulačního vodního potrubí, a poté spusťte ventilátor.

1. Při otevírání zkontrolujte, zda je prostředí pro přívod a odvod vzduchu normální. Zkontrolujte, zda je směr větru při běžícím ventilátoru nahoru.

2. Nastavte průtok vody na normální průtok vody ve vodárenské věži.

3. Zkontrolujte, zda provozní napětí a proud každé fáze motoru nemohou překročit hodnoty uvedené na typovém štítku motoru.

4. Napájecí obvod uživatele by měl mít ochranu proti ztrátě fáze a ochranu proti přetížení.

Run check

Vnitřek věže by měl být udržován v čistotě, aby se zabránilo znečištění a tvorbě řas. Udržujte objem cirkulující vody, abyste zajistili chladicí zátěž chladicí věže. Pravidelně kontrolujte provozní hladinu vody, teplotu chladicí vody, napětí motoru, proud motoru, vibrace a hlučnost chladicí věže ve vodní nádrži.

Sještě něco

1. Po dokončení instalace zkontrolujte, zda jsou ve věži nebo v otvoru odtahového ventilátoru včas umístěny nástroje a další předměty.

2. Při spouštění věnujte pozornost kontrole potrubí a vodní misky, zda neuniká voda.

3. Pokud je zdroj přívodu vody nižší než zdroj chladicí věže nebo tlak vody nestačí pro zásobování vodou, mělo by být instalováno dodatečné vodní čerpadlo nebo vyšší nádrž na zásobování vodou pro zásobování vodou pro plnění.

4. Při seřizování a instalaci není dovoleno na plnič přímo stoupnout. Pokud na něj potřebujete stoupnout, měli byste výplň dočasně podložit dřevěnou deskou.

3. Provozní opatření

Příprava před operací:

(1) Cizí předměty na straně vstupu vzduchu nebo kolem kostry větru musí být odstraněny;

(2) Ujistěte se, že mezi ocasem větrného mlýna a kostrou větru je dostatečná vůle, aby se zabránilo poškození během provozu;

(3) Zkontrolujte, zda je klínový řemen reduktoru správně seřízen;

(4) Poloha klínové řemenice musí být navzájem ve stejné úrovni;

(5) Po dokončení výše uvedené kontroly přerušovaně zapněte spínač, abyste zkontrolovali, zda větrný mlýn funguje správně? A zda dochází k abnormálnímu hluku a vibracím?

(6) Vyčistěte pánev na horkou vodu a drobné nečistoty uvnitř tělesa věže;

(7) Odstraňte nečistoty a cizí předměty z nádoby na horkou vodu a poté naplňte vodu do polohy přetečení;

(8) Spusťte přerušovaně čerpadlo cirkulační vody, aby se odstranil vzduch z potrubí, dokud se potrubí a nádoba na studenou vodu nenaplní cirkulující vodou;

(9) Když oběhové vodní čerpadlo funguje normálně, hladina vody v nádobě na studenou vodu mírně klesne, v tomto okamžiku musí být plovákový ventil nastaven na určitou hladinu vody;

(10) Obvodový systém, znovu ověřte, zda spínač obvodu, pojistka a specifikace kabeláže odpovídají zatížení motoru.

Opatření pro spuštění vodárenské věže:

(1) Přerušovaně spusťte větrný mlýn a zkontrolujte, zda běží obráceně nebo zda se nevyskytuje abnormální hluk a vibrace? Poté znovu spusťte vodní čerpadlo;

(2) Zkontrolujte, zda není provozní proud motoru větrného mlýna přetížen? Zabraňte spálení motoru nebo poklesu napětí;

(3) Pomocí regulačního ventilu nastavte objem vody tak, aby byla hladina vody v nádobě na horkou vodu mezi 30 a 50 mm;

(4) Zkontrolujte, zda hladina tekoucí vody v nádobě na studenou vodu zůstává normální.

Bezpečnostní opatření při provozu vodárenské věže:

(1) Po 5~6 dnech provozu znovu zkontrolujte, zda je klínový řemen reduktoru větrného mlýna normální? Pokud je uvolněný, lze jej opět řádně zajistit pomocí seřizovacího šroubu;

(2) Po týdnu provozu chladicí věže musí být cirkulující voda vyměněna, aby se odstranily nečistoty a nečistoty v potrubí;

(3) Chladicí účinnost chladicí věže bude ovlivněna hladinou cirkulující vody. Z tohoto důvodu je nutné zajistit určitou hladinu vody v nádobě na horkou vodu;

(4) Pokud hladina vody v nádobě na studenou vodu klesne, bude ovlivněn výkon oběhového vodního čerpadla a klimatizace, takže hladina vody musí být také udržována konstantní;

Opatření pro pravidelnou údržbu vodárenské věže:

Cirkulační voda se obecně vyměňuje jednou za měsíc, nebo je nutné ji vyměnit, pokud je znečištěná. Náhrada cirkulující vody se určuje podle koncentrace pevných látek ve vodě. Současně vyčistěte nádobu na horkou vodu a nádobu na studenou vodu. Pokud jsou nečistoty v nádobě na horkou vodu, ovlivní to účinnost chlazení.

Opatření pro sezónní odstavení a údržbu vodárenské věže:

(1) Uvolněte klínový řemen v reduktoru a naplňte ložisko mazacím olejem;

(2) Veškerá cirkulující voda v potrubí musí být odstraněna, aby se zabránilo prasklinám způsobeným mrazem v zimě;

(3) Odtokové potrubí vany na studenou vodu by mělo být kdykoli otevřeno, aby mohla odtékat dešťová voda a roztátý sníh;

(4) Chladicí věž se po určité době odstavení znovu spustí. V tuto chvíli je nutné zkontrolovat, zda je izolace motoru normální? Poté si přečtěte pokyny pro přípravu před uvedením do provozu.

3. Opatření pro údržbu

4. Požadavky na kvalitu oběhové vody (s limitní hodnotou kvality vody)
